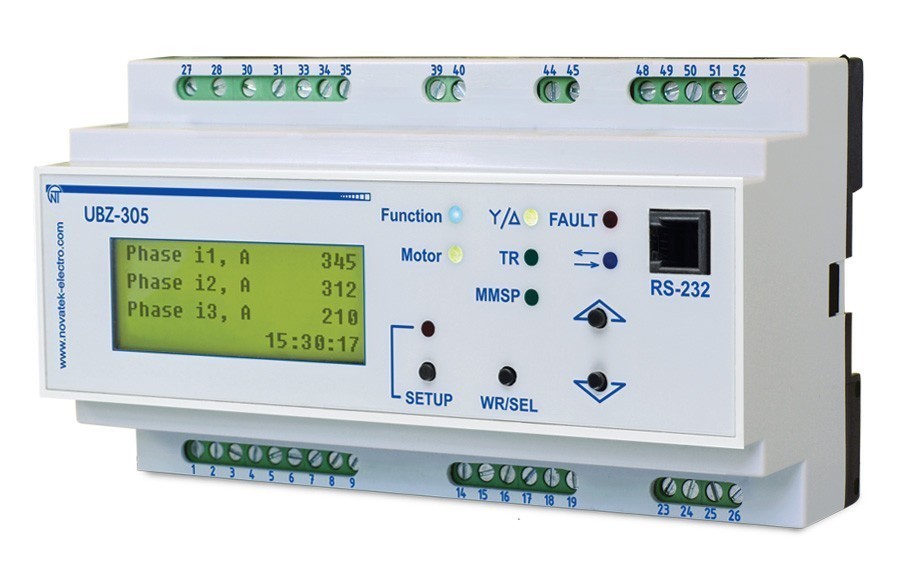

УБЗ-305М универсальный блок защиты

Универсальный блок защиты УБЗ-305
Артикул: 801008
Модель: УБЗ-305М
Бренд: Новатек-Электро
Артикул производителя: 3425603305М

УБЗ предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.

УБЗ может работать в сетях как с изолированной, так и глухозаземленной нейтралью.Исполнение прибора – DIN-рейка.

УБЗ обеспечивает постоянный контроль параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку значения сопротивления изоляции электродвигателей.

УБЗ обеспечивает защиту электродвигателей при:

— некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение частоты сети ниже заданной и (или) повышение частоты сети выше заданной);

— механических перегрузках (симметричный перегруз по фазным/линейным токам);

— превышении порога током обратной последовательности;

— несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);

— исчезновении момента на валу электродвигателя («сухой ход» — для насосов) – защита по минимальному пусковому и/или рабочему току;

— затянутом пуске двигателя или блокировке ротора;

— недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);

— замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»; — тепловой перегрузке двигателя;

— перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
