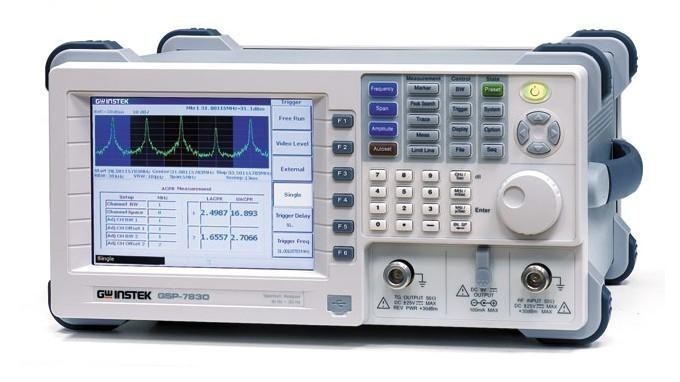

Характеристики анализатора спектра GSP-7830:
-Частотный диапазон 9 кГц ... 3 ГГц;
-Цифровая ФАПЧ;
-Диапазон измерения уровня –122…20 дБмВт;
-Плотность собственных шумов: –152 дБмВт/Гц (до: –162 дБмВт/Гц с опцией предусилителя GAP-801);
-Фазовый шумы -75 дБн/Гц при отстройке 20 кГц;
-Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение полосы по уровню;
-Полоса пропускания ПЧ: 3 кГц; 30 кГц; 300 кГц; 4 МГц;
-Маркерные измерения (10 маркеров);
-Запись спектрограмм с временными метками (13), пределов допусков (12), пользовательских АЧХ (5), изм. последовательностей (10), профилей (10) – во внутреннюю память;
-Режим Sequence: возможность программирования 10 групп последовательностей профилей и состояний (в каждой до 20 шагов);
-Интерфейс USB, RS-232C (опция GPIB);
-Опции: трекинг генератор, термостатированный ОГ, аккумулятор, AC/DC преобразователь, фильтры ЭМС и 300 Гц, предусилитель, демодулятор;
-Универсальное питание: ~220 В / 11 ... 17 В(пост.); батарейное (2 шт. Li-Ion; до 3-х часов) - опционально;
-Компактный, легкий (5 кг).
Технические характеристики GSP-7830:
Частота
Частотный диапазон: 9 кГц...3000 МГц
Погрешность источника опорной частоты: ±5х10-6(±1х10-6 - опция)
Полоса обзора
Нулевая; 2 кГц...3 ГГц (шаг 1-2-5)
Плотность фазовых шумов: -75 дБн/Гц на 1 ГГц при отстройке на 20 кГц
Скорость развертки: 50 мс...25,6 с
Полоса пропускания
Полоса пропускания ПЧ: 3 кГц; 30 кГц; 300 кГц; 4 МГЦ (300 Гц, 10, 100, 9 и 120 кГц - опция)
Погрешность установки полосы пропускания ПЧ: ±15%
Полоса пропускания видео: 10 Гц...1 МГц (шаг 1-3)
Амплитуда
Диапазон измерений: Собств. шум...+20 дБмВт
Макс. входной уровень: 30 дБм, постоянное 25 В
Опорный уровень: -110..20 дБмВт
Погрешность измерения: ±1,5 дБ на 100 МГц
Неравномерность АЧХ: ±1,5 дБ
Погрешность логарифмической шкалы дисплея: ±1,5 дБ в диапазоне индикации до 70 дБ
Плотность собственных шумов:
-133 дБмВт/Гц:1...15 МГц;
-150 дБмВт/Гц: 15 ...600 МГц;
-147 дБмВт/Гц: 600 МГц...2,3 ГГц;
-145 дБмВт/Гц: 2,3 ГГц...3 ГГц
Гармонические искажения: Негармонические искажения: Интермодуляционные искажения 3-го порядка: Вход
ВЧ вход: Соединитель N-типа; 50 Ом; КСВН Вход опорной частоты:
Соединитель BNC-типа; 64 кГц; 1 МГц; 1,544 МГц; 2,048 МГц; 5 МГц; 10 МГц; 10,24 МГц, 13 МГц, 15,36 МГц; 15,4 МГц; 19,2 МГц
Интерфейс RS-232C: 9 контактов
Вход питания постоянным напряжением: 12 В; диаметр 5,5 мм (на передней панели)
Дополнительные функции
Энергонезависимая память:
50 ячеек для записи спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек
Маркерные измерения: 10 маркеров с функциями d-измерения; установка на пик. значения; трекинг
Обработка спектрограмм: Пик. значения; накопление; замораживание; мат. обработка
Измерение мощности:
Соотношение мощностей в смежных каналах ACPR; пропускная способность канала связи OCBW; мощность радиосигнала, джиттер
Комплект поставки GSP-7830:
1.Анализатор спектра GSP-7830 - 1
2.Шнур питания - 1
3.Руководство по эксплуатации - 1
Дополнительная комплектация GSP-7830:
(Поставляется по отдельному заказу)
1.ADP-002 - кабель
2.GAP-802 - предусилитель для анализаторов спектра GSP-827, GSP-7830
3.KIT GSC5 - комплект
4.RLB-001 - мостовой направленный ответвитель
5.Опция 01 (GSP-7830) - аксессуар для анализатора спектра GSP-7830
6.опция 04 - для GSP-7830 с установкой
7.Опция 05 - для GSP-7830
8.Опция 06 - для анализатора спектра GSP-7830
9.Опция 08 - интерфейс gpib
Производство компании GW Instek (Тайвань)
