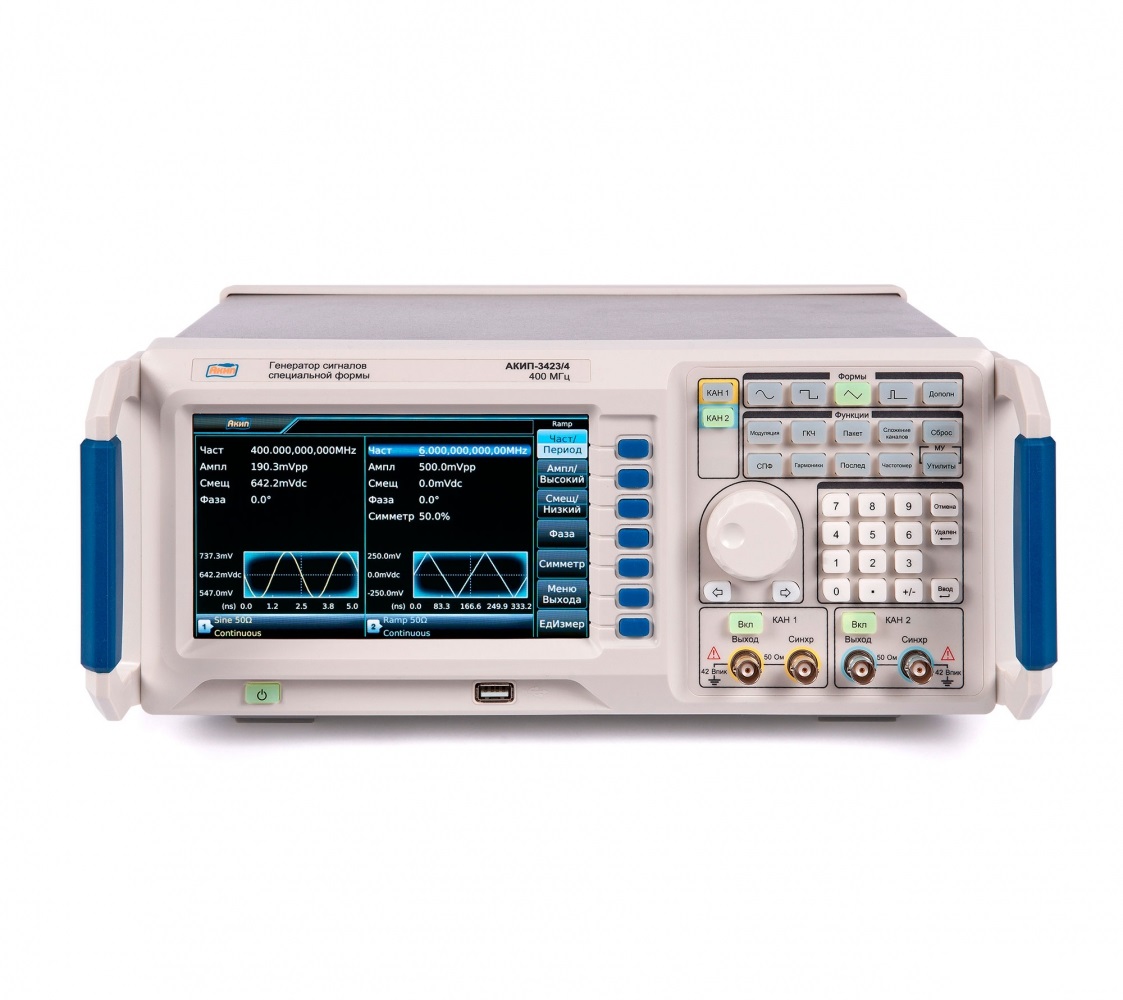

| Параметр |
АКИП-3423
АКИП-3423/1 |
АКИП-3423/2
АКИП-3423/3 |
АКИП-3423/4
АКИП-3423/5 |
| Выходные параметры |
| Число каналов |
2
4 |
2
4 |
2
4 |
| Частотный диапазон (Синус) |
1 мкГц … 200 МГц |
1 мкГц … 300 МГц |
1 мкГц …400 МГц |
Частотный диапазон:
Прямоугольный
Импульс
Пила
СПФ |
1 мкГц … 120 МГц
1 мкГц … 80 МГц
1 мкГц … 6 МГц
1 мкГц … 50 МГц |
| Разрешение |
1 мкГц |
| Погрешность установки частоты |
±1х10-6 |
| Выходной уровень |
Частота ≤ 40 МГц: 1 мВпик-пик ... 10 пик-пик (50 Ом)
Частота ≤ 100 МГц: 1 мпик-пик … 5 пик-пик (50 Ом)
Частота ≤ 200 МГц: 1 мпик-пик … 2 пик-пик (50 Ом)
Частота ≤ 300 МГц: 1 мпик-пик … 1,5 пик-пик (50 Ом)
Частота > 300 МГц: 1 мпик-пик … 1 пик-пик (50 Ом) |
| Разрешение |
от 1 мВпп или 3 разряда |
| Погрешность установки уровня |
±(1% от установки + 1 мВ) для сигнала синусоидальной формы, 1 кГц, 10 мВпп |
| Постоянное смещение |
±5 В (на 50 Ом), максимальное разрешение 1 мВ, погрешность ±(1% от установки + 2 мВ + 0,5% от амплитуды) |
| Выходное сопротивление |
1 МОм/ 50 Ом |
| Синусоида |
| Уровень гармоник относительно уровня основной частоты |
≤-65 дБн в диапазоне до 40 МГц
≤-60 дБн в диапазоне до 80 МГц
≤-55 дБн в диапазоне до 120 МГц
≤-50 дБн в диапазоне до 150 МГц
≤-45 дБн в диапазоне до 200 МГц
≤-40 дБн в диапазоне до 250 МГц
≤-45 дБн в диапазоне до 300 МГц
≤-50 дБн в диапазоне свыше 300 МГц |
| Суммарные гармонические искажения |
≤ 0,2% (20 Гц - 20 кГц, 20 Впик-пик) |
| Фазовый шум |
≤-140 дБн/Гц (0 дБм, 10 кГц отстройка, несущая 10 МГц) |
| Прямоугольник |
| Время нарастания |
≤ 2,5 нс (1 Впик-пик) |
| Коэффициент заполнения |
0,01 % … 99,99 % |
| Выброс |
≤ 5 % |
| Импульс |
| Время нарастания |
2,5 нс … 1,2 с (1 Впик-пик) |
| Коэффициент заполнения |
0,01 % … 99,99 % |
| Длительность импульса |
4 нс … 1000000 с |
| Выброс |
≤ 5 % |
| Двойной импульс |
| Время нарастания |
≤ 2,5 нс (1 Впик-пик) |
| Длительность импульса |
5 нс … 20 с (независимая установка для первого и второго импульса) |
| Временной интервал |
5 нс … 20 с |
| Выброс |
≤ 5 % |
| Треугольник |
| Асимметричность |
0% … 100% |
| Произвольная форма |
| Частота дискретизации |
200 МГц максимум |
| Длина памяти |
Шаг 1 точка: 2 … 16 кБ
Шаг 4 точки: 16 кБ … 32 МБ |
| Разрешение ЦАП |
14 бит |
| Модуляция |
| Виды модуляции |
АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK) |
| Частота модуляции |
1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ) |
| Частота манипуляции |
1 мкГц … максимальная частота гармонического сигнала |
| Глубина АМ |
0% … 120% |
| Девиация фазы ФМ |
0°…360° |
| Девиация ШИМ |
0% … 99% |
| Амплитуда СУМ |
0% … 100% |
| Источник модуляции |
Внутренний, внешний |
| Свипирование (ГКЧ) |
| Режимы свипирования |
Линейное или логарифмическое |
| Диапазон частот |
1 мкГц … максимальная частота гармонического сигнала |
| Время качания |
1 мс … 500 с |
| Время задержки / возврата / интервала |
0 … 500 с |
| Пакетный режим |
| Формы сигналов |
Синус, прямоугольник, пила / треугольник и др. |
| Число импульсов в пакете |
1 … 1x108 |
| Период повторения |
1 мкс … 500 с |
| Фаза старт/стоп |
0° … 360° |
| Режим управления |
Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск |
| Частотная последовательность |
| Формы сигналов |
Формы сигналов |
| Диапазон частот |
1 мкГц … максимальная частота гармонического сигнала |
| Тип последовательности |
Пользовательская, псевдослучайная |
| Длина последовательности |
2 … 1024 |
| Частота дискретизации |
50 МГц максимум |
| Источник |
Внутренний, внешний, ручной однократный запуск |
| Последовательность сигналов |
| Частота дискретизации |
200 МГц максимум |
| Длина памяти |
Шаг 4 точки: 12 … 16 кБ |
| Число повторений |
1 … 1024 |
| Длина последовательности |
2 … 1024 |
| Источник |
Внутренний, внешний, ручной однократный запуск |
| Режим сложения |
| По частоте |
Отношение частот / разность частот |
| По амплитуде |
Разность амплитуд/ разность смещений |
| Объединение формы |
Объединяемые амплитуды: 0% ~ 100% |
| Параметры дополнительных входов / выходов |
| Вход внешнего опорного сигнала |
10 МГц ± 50 Гц, уровень: 100 мВпик-пик … 5 Впик-пик, 1 кОм |
| Выход опорного сигнала |
10 МГц,; уровень: 0 дБм; 50 Ом |
| Синхровыход (SYNC) |
Уровень: TTL, прямоугольная форма, время нарастания: ≤ 20 нс; сопротивление: 50 Ом |
| Вход/ Выход синхронизации |
Вход /выход уровень: TTL; вход /выход сопротивление: 1 кОм |
| Вход внешней модуляции / синхронизации |
Уровень: модуляция ± 2,5 Впик-пик, синхронизация TTL, сопротивление: 10 кОм |
| Общие данные |
| ЖК-дисплей |
Графический, сенсорный (TFT, диагональ 17,78 см), 800х400 точек |
| Память |
8 ячеек (пользовательские СПФ), 1 ячейка (гармоника) |
| Напряжение питания |
100 … 240 В (± 22 В), 45 … 65 Гц |
| Потребляемая мощность |
70 ВА - АКИП-3423, АКИП-3423/2, АКИП-3423/4
80 ВА - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5 |
| Рабочие условия |
0…40°С, 80% |
| Интерфейс |
USB, LAN, WiFi |
| Габаритные размеры |
363 × 154 × 327 мм - АКИП-3423, АКИП-3423/2, АКИП-3423/4
363 × 154 × 467 мм - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5 |
| Масса |
7 кг - АКИП-3423, АКИП-3423/2, АКИП-3423/4
10 кг - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5 |
