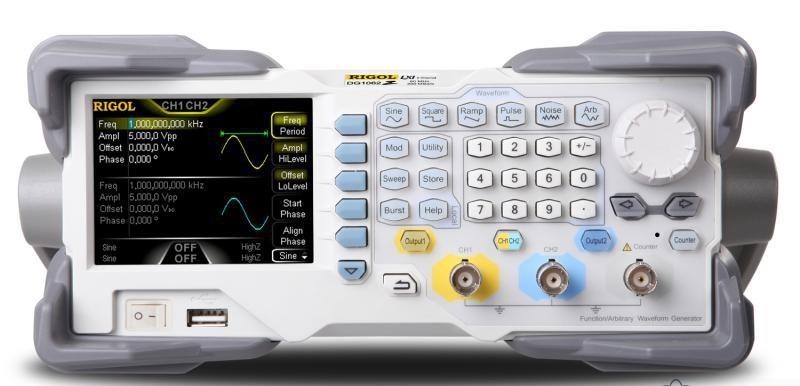

DG1032Z универсальный генератор сигналов

DG1032Z универсальный генератор сигналов
Артикул: 714165
Модель: DG1032Z
Гарантия: 36 мес.
Госреестр РФ: 56011-20
Поверка приобретается отдельно: 9720 Р
Межповерочный интервал: 12 мес.
Бренд: Rigol Technologies
Артикул производителя: А124455

Особенности универсального генератора сигналов DG1032Z

  • Инновационная технология SiFi (Signal Fidelity): генерирование сигналов произвольной формы, восстановление сигналов без искажения, высокоточная регулировка частоты дискретизации и низкий уровень дрожания (200 пс)
  • Два независимых выходных канала с возможностью их синхронизации и установки сдвига фазы
  • Максимальная частота выходного сигнала RIGOL DG1032Z: 30 МГц, разрешение 1 мкГц
  • 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, а также 160 встроенных произвольных сигналов и сигналы произвольной формы
  • Разрешение по вертикали 14 бит, частота дискретизации 200 МГц
  • Длина памяти формы сигнала: 8M точек; 16M (опция)
  • Режимы модуляции: AM, FM, PM, FSK, ASK, PSK, PWM, свипирование, пакетный режим
  • Стабильность частоты опорного генератора: ±1 ppm
  • Уровень фазовых шумов RIGOL DG1032Z составляет -125 дБн/Гц
  • Встроенный 7-разрядный высокоточный частотомер от 1 мкГц до 200 МГц
  • Цветной 8.9 см TFT LCD дисплей (320x240)
  • Интерфейсы RIGOL DG1032Z: USB device, USB host, LAN
  • Возможность дистанционного управления
  • Встроенная система подсказок
  • Габариты RIGOL DG1032Z: 318x261x112 (мм), вес 3.2 кг
  • Гарантия 3 года
  • Универсальный генератор сигналов RIGOL DG1032Z включен в Госреестр СИ, регистрационный № 56013-13

Технические характеристики универсального генератора сигналов DG1032Z

Характеристика Значение
Максимальная выходная частота 30 МГц
Количество каналов 2
Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
160 типов специальной формы

Частотные характеристики
Диапазон синусоидальный
сигнал
1 мкГц ~ 30 МГц
прямоугольный сигнал 1 мкГц ~ 15 МГц
импульсный сигнал 1 мкГц ~ 15 МГц
пилообразный сигнал 1 мкГц ~ 500 кГц
гармоники 1 мкГц ~ 10 МГц
белый шум (Гаусс) полоса 30 МГц (-3дБ)
специальной формы 1 мкГц ~ 10 МГц
разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) ±1 ppm
Синусоидальный сигнал
Гармонические искажения Типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 30 МГц)

Общие гармонические искажения < 0,075% (10-20 кГц, 0 дБм)
Негармонические искажения

Типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)


Фазовый шум Типичное (0 дБм)
-125 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада < 10 нс (1 Вп-п) типичное

Выброс < 5 % (100 кГц, 1 Вп-п) типичное

Коэф.заполнения 0,01% ~ 99,99% (ограничена установленной частотой)

Ассиметрия 1% от периода + 5 нс

Джиттер (СКЗ)

Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Пилообразный сигнал
Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное

Симмметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса ≥ 16 нс (ограничена установленной частотой)
Время нарастания/спада ≥ 10 нс (ограничена установленной частотой и длительностью импульса)
Выброс < 5 % (1 Вп-п) типичное

Джиттер (СКЗ)

Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала 8 ~ 2 М точек (16 М точек опция)

Вертикальное разрешение 14 бит
Частота дискретизации 200 Мвыб/сек
Время нарастания < 5 нс (1 Вп-п) типичное

Джиттер (СКЗ) Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Способ редактирования по точкам, сегментами, встроенное построение формы

Генератор гармоник
Порядок гармоник ≤ 8

Тип гармоник четные, нечетные, все, пользовательские
Амплитуда гармоник регулируемая для каждой гармоники

Фаза гармоник регулируемая для каждой гармоники

Характеристики выхода:

Амплитуда (50 Ом) 2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (≤30 МГц)

Точность установки

±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)

Неравномерность АЧХ

Типичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (≤30 МГц)

Единицы установки Вп-п, Вскз, дБм
Разрешение 0,1 мВпп или 4 бит

Смещение (50 Ом):

Диапазон

±5 Впп АС+DC
Точность установки

±(1% + 5 мВ +0,5% от амплитуды)


Выход сигнала:

Импеданс

50 Ом (типичное)

Защита

от короткого замыкания, автоматическое отключение выхода при перегрузке






Модуляция





Тип модуляции

AM, FM, PM, ASK, FSK, PSK, PWM

AM Модуляция (AM) :

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции 2 мГц ~ 1 МГц
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция (FM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуля

2 мГц ~ 1 МГц

ФМ Модуляция (PM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции 2 мГц ~ 1 МГц
Девиация 0 ~ 360°

Частотная манипуляция (FSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний

Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%

Частота переключения 2 мГц ~ 1 МГц


Амплитудная манипуляция (ASK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%

Частота переключения 2 мГц ~ 1 МГц

Фазовая манипуляция (PSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний

Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%

Частота переключения 2 мГц ~ 1 МГц

ШИМ модуляция (PWM):

Несущая импульсный
Частота модуляции

2 мГц ~ 1 МГц
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация

0%~100% длительности импульса

Вход внешнего запуска:

Диапазон напряжения

75 мВскз ~ ± 2,5 В DC+AC

Полоса

50 кГц

Импеданс входа

1000 Ом


Режим свипирования (качания):

Форма синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон линейный, логарифмический, ступенчатый

Диапазон частот верхняя и нижняя частота свипирования ограничена несущей частотой

Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с
Время стояния/возврата 0 мс ~ 500 с
Источник запуска Ручной, внешний, внутренний
Маркер спадающий фронт или синхросигнал (программируется)

Режим пачек импульсов:

Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей 2 мГц ~ 30 МГц
Количество импульсов в пачке

1 ~ 1000000 или бесконечное
Начальная/Конечная фаза 0° ~ 360°
Внутренний период

1 мкс ~ 500 с

Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Задержка запуска 0 нс ~ 100 с

Частотомер:

Измеряемый параметр Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон 1 мrГц ~ 200 МГц
Разрешение по частоте 7 разрядов/с (время счета = 1 с)

Диапазон периода 5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC
1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC

100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 В AC+DC
AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п

100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п

Длительность импульса и коэффициент заполнения
(DC связь)

диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс
Коэффициент заполнения 0 ~ 100%
Параметры входа Входной импеданс 1 МОм

Тип свяи AC, DC
ФНЧ ON: полоса 250 кГц,
OFF: полоса 200 МГц
Опасное напряжение (1 МОм)

±7 В AC+DC
Система запуска Уровень запуска: ±2,5 В

Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с

Вход запуска:

Уровень TTL
Длительность импульса

> 100 нс
Запуск по фронту

нарастающий, спадающий выбирается

Время отклика (задержка запуска)

свипирование:< 100 нс, режим пачек < 300 нс


Выход запуска:

Уровень TTL
Длительность импульса > 60 нс(типичное)
Максимальная частота 1 МГц

Вход/выход 10 МГц:

Вход внешнего опорного сигнала
Частота

10 МГц ± 50 Гц

Уровень 250 мВп-п ~ 5 Вп-п

Время блокировки

< 2 c

Импеданс 1 кОм, закрытый вход (AC)

Сдвиг фазы
Диапазон 0° ~ 360°
Разрешение 0,03°
Выход внутреннего опорного сигнала
Частота 10 МГц ± 50 Гц
Уровень 3,3 Вп-п
Импеданс 50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень TTL
Импеданс 50 Ом





Основные характеристики





Тип дисплея Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов

Питание 100~240 В АСскз,45~440 Гц, CATII
Интерфейс USB устройство, USB хост , LAN
Потребляемая мощность не более 40 Вт
Рабочая температура 10°C...40°C
Габаритные размеры 261,5 х 112 х 318,4 мм
Вес 3,2 кг (в упаковке 4,5 кг)

Комплект поставки DG1032Z

Наименование Количество
1. Универсальный генератор сигналов DG1032Z 1
2. Сетевой кабель 1
3. BNC кабель 1
4. USB кабель для подключения к ПК 1
5. Краткое руководство по эксплуатации 1
6. CD диск с руководством по эксплуатации и программным обеспечением 1

Дополнительная комплектация DG1032Z:

(Поставляется по отдельному заказу)

Наименование
1. USB-GPIB - интерфейс
2. Амплитудный усилитель PA1011
3. Аттенюатор 40 дБ RA5040K
4. Комплект для монтажа в стойку (для двух приборов) RM-2-DG1000Z
5. Комплект для монтажа в стойку (для одного прибора) RM-1-DG1000Z
6. Опция расширения памяти до 16 М Arb16M-DG1000Z
