HMF2525 генератор произвольных функций25

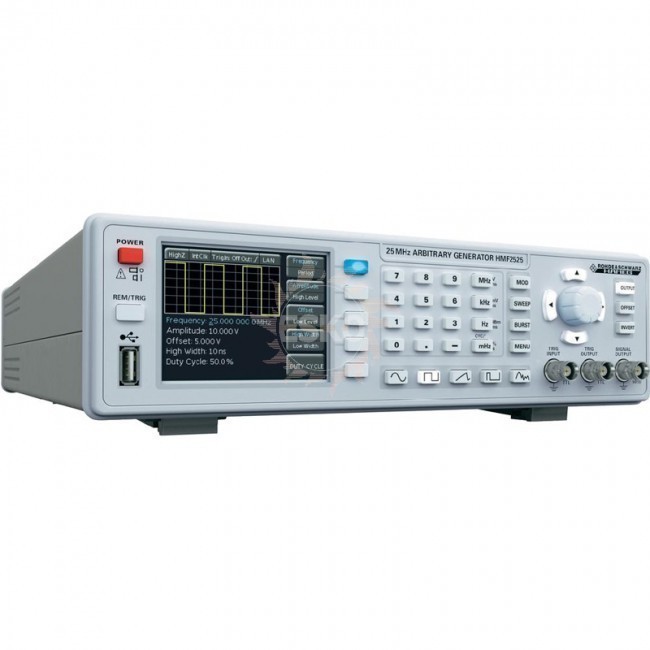

Генератор сигналов Rohde & Schwarz HMF2525
Артикул: 417124
Модель: HMF2525
Гарантия: 36 мес.
Госреестр РФ: 49643-12
Поверка приобретается отдельно: 7200 Р
Межповерочный интервал: 12 мес.
Бренд: Rohde & Schwarz
Артикул производителя: 3593.0616.02
Цена:
235 007 Р
Доступен для заказа
Добавить к сравнению

Назначение генератора произвольных функций HMF2525:

Генераторы сигналов произвольной формы HMF2525HMF2550 предназначены для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.

Главным различием моделей HMF2525 и HMF2550 является диапазон измеряемых частот: 25 мГц и 50 мГц соответственно. Типы сигналов: синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, произвольной формы.

Описание генератора произвольных функций HMF2525:

Принцип работы генераторов сигналов произвольной формы HMF2525HMF2550 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.

В память генераторов сигналов произвольной формы HMF2525HMF2550 заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и другие. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов произвольной формы HMF2525HMF2550 оснащены входом и выходом сигналов запуска.

Генераторы сигналов произвольной формы HMF2525HMF2550 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN. Конструктивно генераторы сигналов произвольной формы HMF2525HMF2550 выполнены в корпусе настольного исполнения.

Технические характеристики енератора произвольных функций HMF2525:

Параметр HMF2525 HMF2550
Технические характеристики
Диапазон частот выходного синусоидального сигнала от 10 мкГц до 25 МГц от 10 мкГц до 50 МГц
Пределы допускаемой относительной погрешности    частоты встроенного опорного генератора 10 МГц ±1·10-6
Диапазон установки размаха  напряжения Upp выходного   сигнала на  нагрузке 50 Ом от 5 мВ до 10 В
Дискретность установки размаха напряжения  1 мВ
Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц  ±(0,01·Upp + 1 мВ)
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц ± 2 %  в диапазоне до 10 МГц
± 2,5 %  в диапазоне от 10 МГц до 25 МГц
± 5,0 % в диапазоне от 25 МГц до 50 МГц
Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом от 0 до ±4,995 В, при выполнении условия, что  максимальное и минимальное значения сигнала не превышают ±5 В
Пределы абсолютной погрешности установки постоянного напряжения смещения ±(0,02 · Udc + 2 мВ)
Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В не более минус 70 дБ в диапазоне до 100 кГц
не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц
не более  минус 40 дБ в диапазоне от 10 МГц до 25 МГц
не более  минус 37 дБ в диапазоне от 25 МГц до 50 МГц
Диапазон частот выходных прямоугольных импульсов  от 100 мкГц до 12,5 МГц от 100 мкГц до 25 МГц
Диапазон длительностей импульсов прямоугольного сигнала   от 15 нс до 999 с
Длительность фронта и среза прямоугольного сигнала  не более 8 нс
Разрешение АЦП 14 бит
Частота дискретизации АЦП 250 МГц
Количество отсчетов для формирования сигналов произвольной формы 256 000
Общие характеристики
Нормальные условия применения Температура: (20±5) 0С
Относительная влажность воздуха: (от 30 до 80) %
Атмосферное давление: (от 84 до 106) кПа
Хранение/транспортирование Температура: (от минус 20 до +70) 0С
Относительная влажность воздуха: не более 85 %
Атмосферное давление: (от 70 до 107) кПа
Питание от 190 до 250 В, от 48 до 52 Гц
Потребляемая мощность Не более 30 Вт
Время прогрева 30 мин
Габариты (ширина х высота х глубина) 285 х 75 х 365 мм
Масса Не более 3,4 кг

Комплект поставки HMF2525



Наименование Количество
1 Генератор произвольных функций HMF2525 1
2 Кабель питания 1
3 Техническая документация 1
4 Методика поверки
