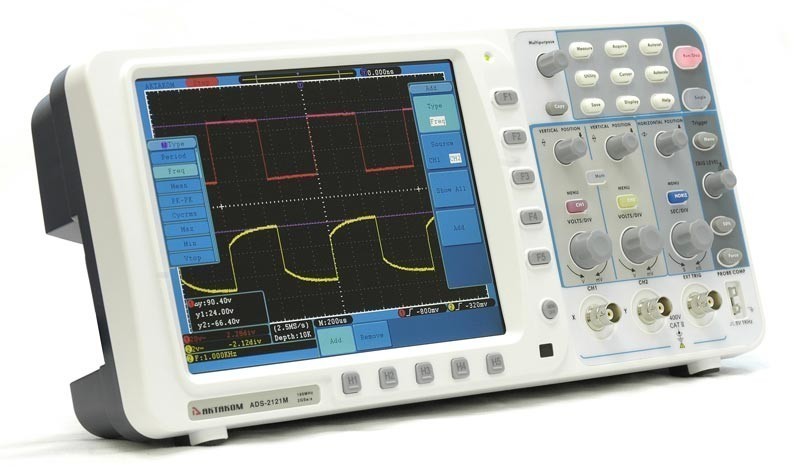

ADS-2121M — осциллограф цифровой

Артикул: 411084
Гарантия: 14 месяцев
Госреестр РФ: 49918-12
Межповерочный интервал: 12 месяцев
Бренд: АКТАКОМ

Цена:

51 389 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Новинка - серия точных мультиметров ПрофКиП МПП

Спасаем трансформатор ТМН-6300/35-У1 - успешный кейс МИКО-9А

Тестер аккумуляторных батарей ВТ-120

Описание
Характеристики

Описание цифрового осциллографа ADS-2121M:

Серия ADS-2хх1M и ADS-2хххMV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!!

Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)»

Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже). Имеются VGA выход для внешнего монитора или телевизора. Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.

Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.

Технические характеристики прибора ADS-2121M:

Параметр	Значения
Полоса пропускания	100 MГц
Количество каналов	2 + внешний запуск
Регистрация	Режим	Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)	2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ±2% в параллель 10пФ±5пФ
	Учет ослабления пробников	1X，10X，100X，1000X
	Максимальное входное напряжение	400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания	20 МГц, полный диапазон
	Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)	50 пс
Параметры горизонтальной системы	Диапазон частоты выборки	0.5 Выб/сек ~ 2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1 Гвыб/сек (два канала)
	Интерполяция	(sin x)/x
	Глубина записи	10 млн. точек на каждый канал
	Коэффициент развертки	2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки	±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)	однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП	8 бит
	Вертикальное отклонение	2 мВ/дел ~ 10 В/дел
	Диапазон смещения	±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала	100 МГц
	Полоса пропускания для однократного сигнала	Полный диапазон
	Низкочастотный предел	≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания (60 МГц)	≤3.5 нс (типичное)
	Погрешность коэф.усиления	±3%
	Погрешность коэф.усиления (усреднения)	Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные	ΔV и ΔT между курсорами
	Автоматические	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции	+, -, *, / ,FFT
	Сохранение во внутреннюю память	15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
	Фигуры Лиссажу	Сдвиг фаз	±3 градуса
	Частота ( типичное)	1 кГц прямоугольного сигнала
Система запуска
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон	нарастающий
Запуск по фронту	чувствительность	0.3 деления
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок	24 нс ~ 10 с
Запуск по видеосигналу	система	NTSC, PAL и SECAM
Запуск по видеосигналу	диапазон строк	1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по скорости нарастания	диапазон установок	24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1	Edge, Pulse, Video, Slope
Поочередный запуск	Режим запуск для канала CH2	Edge, Pulse, Video, Slope
Основные технические характеристики
Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов
Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц
Для связи с ПК	USB2.0
Сохранение	USB (формат файлов .bmp и .bin)
Модуль Годен/Негоден	Встроенный
Питание
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
Предохранитель	1 A, T тип, 250 В
Батарея питания (опция)	4000 мАч / 3.7 В
Габаритные размеры	340 мм × 155 мм × 70 мм (ДВГ)
Вес	Около 1.82 кг

Комплект поставки ADS-2121M

№	Наименование	Количество
1.	Осциллограф ADS-2121M	1
2.	Осциллографические щупы	2
3.	Кабель питания	1
4.	Кабель USB	1
5.	Краткое руководство пользователя	1
6.	Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов *	1
7.	Aktakom DSO-Soft Программное обеспечение для портативных осциллографов *	1
8.	AULFConverter Конвертер файлов формата AKTAKOM USB Lab *	1

* - программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено с сайта производителя
