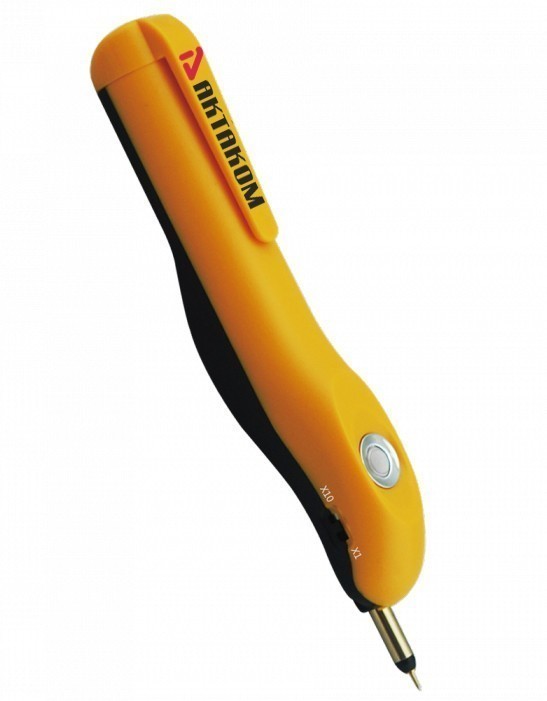

ADS-3025 — одноканальный usb осциллограф - приставка

ADS-3025 — одноканальный usb осциллограф - приставка
Артикул: 411095
Гарантия: 12 месяцев
Бренд: АКТАКОМ
Цена:
7 476 Р
Доступен для заказа
Добавить к сравнению

Особенности одноканального осциллографа - приставки ADS-3025:

  • Цифровй осциллограф карандашного типа
  • 1 канал
  • Полоса пропускания 25 МГц
  • Разрешение 8 бит
  • Дискретизация 100 Мвыб/с.
  • Коэф. отклонения 5 мВ/дел - 5 В/дел.
  • Коэф. развертки 5 нс/дел - 100 с/дел.
  • Глубина записи 5 К точек.
  • Макс. вх. напряжение 50 Вп-п.
  • Вх. импеданс 1 МОм||20 пФ.
  • 18 автоизмерений
  • FFT
  • Регистратор
  • Интерфейс USB 2.0
  • Питание от USB
  • Русское меню
  • Габартиные размеры 150 х 20 х 18 мм
  • Вес 27 г

Технические характеристики одноканального осциллографа - приставки ADS-3025:

Параметр Значение
Полоса пропускания 25 MГц
Количество каналов 1
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 100 Mвыб/сек
Вход Связь по входу закрытый, открытый, земля
Входной импеданс 1 MΩ±2% в параллель 20 пФ±5 пФ
Учет ослабления пробников 1X, 10X
Максимальное входное напряжение 50 Вп-п (DC + AC пик-пик)
Параметры горизонтальной системы Интерполяция (sin x)/x
Глубина записи 5К точек
Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала 25 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤14 нс (типичное)
Погрешность коэф.усиления ±3%
Измерения Курсорные ΔV, ΔT и 1/ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty
Математические операции FFT 4 окна (Hanning, Hamming, Blackman, Rectangle)
Система запуска Режим запуска Однократный, обычный, авто
Тип запуска Запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания
Диапазон установки уровня запуска ±5 делений от центра экрана
Покадровый регистратор Режимы запись, воспроизведение
Количество кадров 1 ~ 100 000 кадров
Интервал 10 мс ~ 100 000 мс, с шагом 1~2~5
Формат записи *.cap
Режим растяжки Ширина окна 5 нс ~ 100 с, с шагом 1~2~5
Задание окна Курсорами, цифровая форма
Дополнительные функции режим "Годен - Не годен"
Режим "Годен - Не годен" Задание маски по горизонтали ± 10 делений
Задание маски по вертикали ± 5 делений
Статус прохода однократный с остановкой, цикличный
Формат сохранения файлов текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png), сохранение объектов (8 ячеек)
Интерфейс USB 2.0
Питание от USB порта ( 5 В/300 мА)
Потребляемая мощность менее 1,5 Вт
Габаритные размеры 150 мм × 20 мм × 18 мм (Д*В*Г)
Вес около 27 гр

Комплект поставки ADS-3025

№ Наименование Количество
1. Одноканальный осциллограф - приставка ADS-3025 1
2. USB кабель для подключения к ПК 1
3. Провод "земля" для щупа 1
4. Руководство по эксплуатации (краткая инструкция) 1
5. Программное обеспечение 1
По запросу
