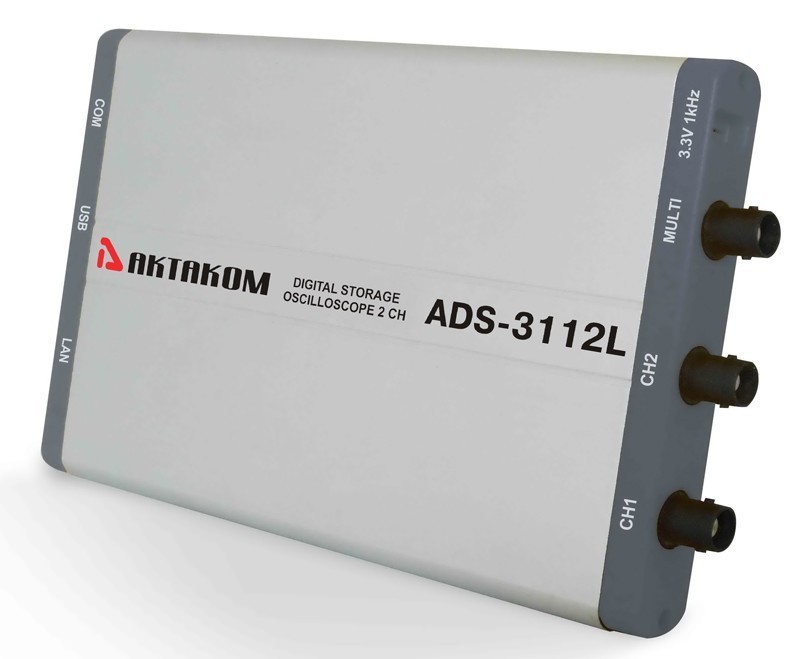

ADS-3112 — двухканальный осциллограф - приставка

ADS-3112 — двухканальный осциллограф - приставка
Артикул: 411099
Бренд: АКТАКОМ
Цена:
27 494 Р
Доступен для заказа
Добавить к сравнению

Особенности двухканального осциллографа - приставки ADS-3112:

Осциллограф ADS-3112 - это первый цифровой USB осциллограф с глубиной записи 10 миллионов точек на канал.

Осциллограф ADS-3112 имеет поплосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/сек.

Отличительной чертой данной модели является ультратонкий (вего 18 мм) корпус.

Технические характеристики двухканального осциллографа - приставки ADS-3112:

Параметр Значение
Полоса пропускания 100 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 1 Гвыб/сек
Вход Связь по входу закрытый
Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 40 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания полный диапазон
Изолированность каналов 50 Гц: 100 : 1; 10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
  Интерполяция (sin x)/x
Глубина записи 10 M точек
Коэффициент развертки 2 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±100 ppm
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала 100 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц) ≤3.5 нс (типичное)
Погрешность коэф.усиления ±3%
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, /, FFT
Фигуры Лиссажу Диапазон Полный
Сдвиг фаз ±3 градуса
Система запуска Режим запуска Однократный, обычный, авто
Тип запуска Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
Запуск по видеосигналу NTSC, PAL и SECAM
Диапазон установки уровня запуска ±5 делений от центра экрана
Интерфейс USB 2.0
Входы/выходы Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
Питание от USB порта
Потребляемая мощность менее 5 Вт
Габаритные размеры 190 мм × 120 мм × 18 мм (Д*В*Г)
Вес около 260 гр

Комплект поставки ADS-3112

№ Наименование Количество
1. Двухканальный осциллограф - приставка ADS-3112 1
2. Осциллографические щупы 2
3. Сетевой кабель 1
4. Сетевой адаптер 1
5. USB кабель для подключения к ПК 1
6. Чехол 1
7. Руководство по эксплуатации (краткая инструкция) 1
8. Программное обеспечение 1
По запросу
