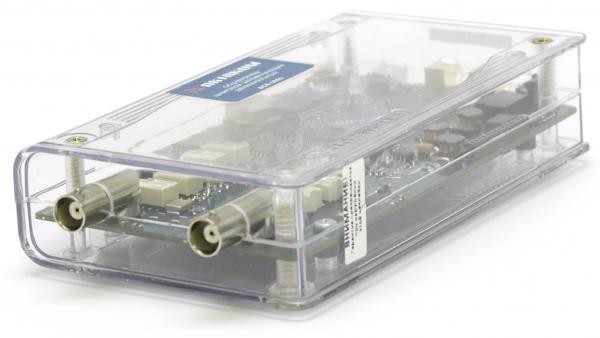

АСК-3002 — двухканальный осциллограф - приставка

Особенности осциллографа - приставки АСК-3102:

Миниатюрная модель 2-канального цифрового запоминающего осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.

• 2 независимых канала с полосой пропускания до 100 МГц;
• Буфер записи до 64 кБ на канал (определяется пользователем);
• Произвольно выбираемая длина предзаписи / послезаписи;
• Высокая чувствительность;
• Автоматическая настройка на входные сигналы;
• Большой выбор курсорных и автоматических измерений;
• Статистические измерения и построение гистограмм (опция);
• Спектроанализатор (БПФ);
• Цифровой люминофор;
• Аварийная сигнализация;
• Подключение к ПК через USB 1.1.

Стандартная версия программного обеспечения АСК-3002-SW1 содержит следующие функции:

• Курсорные измерения по вертикали и горизонтали (абсолютные и относительные);
• Автоматическая настройка на сигнал;
• Установка длины предзаписи / послезаписи;
• Цифровая фильтрация;
• Запись/чтение данных/изображения в файл;
• Произвольное масштабирование отображаемых данных, дополнительный обзорный график;
• Двухуровневая аварийная сигнализация;
• Цифровой люминофор (режим послесвечения);
• Вычисление фазового сдвига между каналами;
• Режим цифрового вольтметра;
• Автоматическое измерение параметров импульсных сигналов;
• Спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала;
• Вычисление следующих специальных функций: сумма, разность, отношение или произведение двух выбранных каналов; среднее геометрическое двух выбранных каналов; производная выбранного канала; интеграл выбранного канала; интеграл произведения каналов; корреляция двух выбранных каналов; передаточная функция двух выбранных каналов;
• Статистические вычисления и гистограмма распределения вероятности;
• Режим управляемой эмуляции сигналов, используется для работы программы при отсутствии реального прибора (с тестовыми или учебными целями);
• Встроенный калькулятор формул.

Технические характеристики осциллографа - приставки АСК-3102:

• Частота дискретизации 100 МГц;
• Коэффициент вертикального отклонения 10 мВ/дел...5 В/дел с шагом 1-2-5;
• Разрешение 8 бит;
• Частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2Гц...100 МГц (AC);
• Входное сопротивление 1 МОм;
• Максимальное входное напряжение ±50 В (RВХ=1 МОм);
• Минимальный период повторения синхронизирующего импульса 20 нс;
• Минимальная длительность синхронизирующего импульса 10 нс;
• Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В с частотой среза 3,5 МГц;
• Диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел;
• Калибратор 1 кГц, 3 В от пика до пика;
• Питание +6 В, не более 15 Вт;
• Масса 1,3 кг;
• Габаритные размеры 150x85x32 мм.
