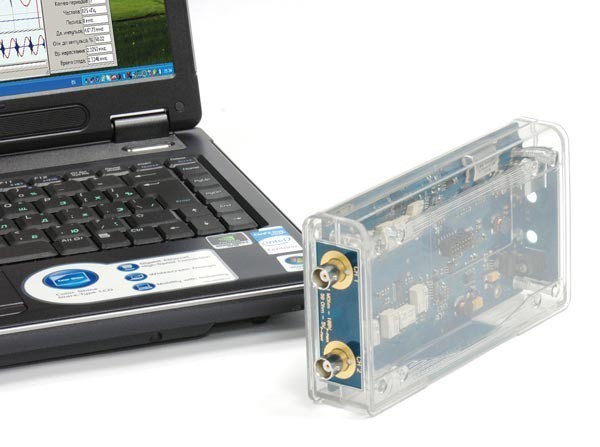

АСК-3102 1Т — 2-х канальный осциллограф - приставка к ПК + анализатор спектра

Описание прибора АСК-3102 1Т:

АСК-3102 1Т построен на основе базовой модели АСК-3102, но имеет более мощную аппаратную платформу и более развитое программное обеспечение. Благодаря этому в АСК-3102 1Т существенно расширились возможности по синхронизации. Теперь их стало 10 типов:

• Фронт - Пересечение заданного уровня напряжения в заданном направлении
• Переход - По времени нарастания или спада
• Длительность - По длительности импульса
• Пауза - Отсутствие импульса в течение указанного времени
• Глитч - По импульсу длительностью меньше периода дискретизации
• Рант - По амплитуде импульса
• Окно - По выходу/входу сигнала в пороговое окно
• Логический шаблон - Логическая функция каналов
• Логическое состояние - Логическая функция каналов, привязанная к синхроимпульсам
• Последовательный запуск - Событие В после события А (по заданной задержке и/или количеству событий)

Програмное обеспечение прибора АСК-3102 1Т:

В комплект поставки входит расширенное программное обеспечение AKTAKOM Oscilloscope Pro, обеспечивающее обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.

Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.

Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл. Для обработки и автоматических измерений в приложение встроен модуль анализа.

Стандартные функции модуля анализа АСК-3102 1Т:

• цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
• цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
• различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
• аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
• функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
• автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
• спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
• статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
• калькулятор формул;
• редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Основные технические характеристики АСК-3102 1Т:

• 2 независимых канала с полосой пропускания до 100 МГц
• частота дискретизации 10 ГГц (стробоскопический режим)
• частота дискретизации 100 МГц (режим реального времени)
• коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5
• разрешение 8 бит
• входное сопротивление 1 МОм или 50 Ом
• диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
• буфер записи до 128 кБ на канал (определяется пользователем)
• произвольно выбираемая длина предзаписи/послезаписи
• автоматическая настройка на входные сигналы
• большой выбор курсорных и автоматических измерений
• статистические измерения и построение гистограмм
• анализатор спектра (БПФ)
• цифровой люминофор
• аварийная сигнализация
• подключение к ПК через USB 2.0
• Питание +5 В
• Масса - 0,19кг
• Габариты - 150х85х32

Комплект поставки АСК-3102 1Т
