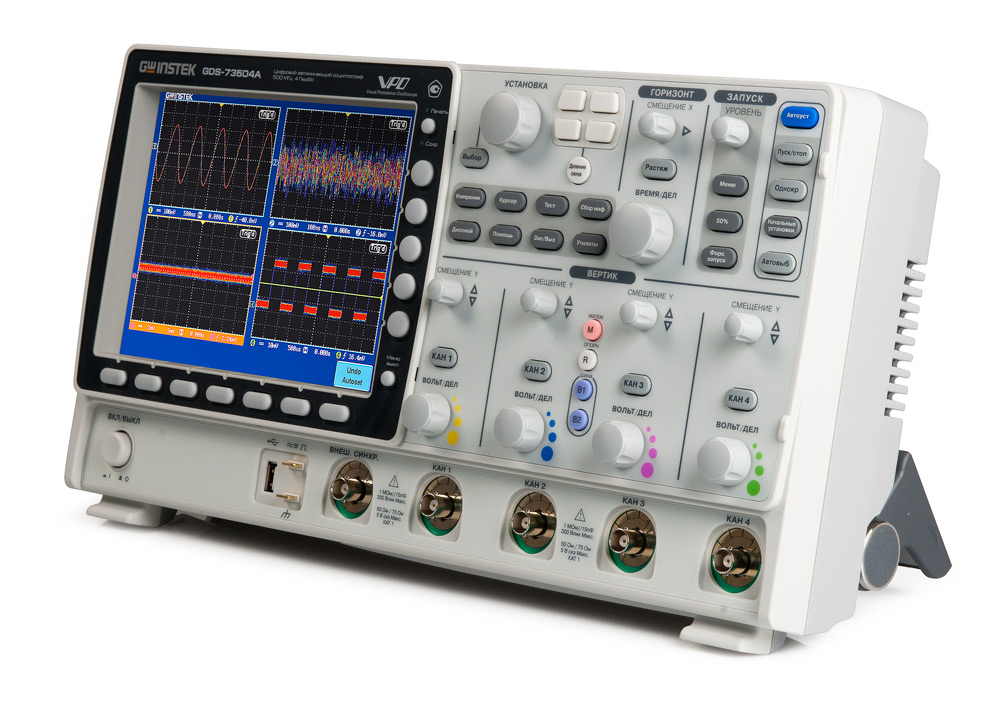

Особенности прибора GDS-73252:
-Количество каналов: 2 (+ вход внеш. синхр EXT)
-Полосы пропускания: 250 МГц
-Частота дискретизации: 2,5 ГГц; эквивалентная 100 ГГц
-Объем памяти 25 К (на канал)
-Переключаемый входной импеданс: 50 Ом/ 75 Ом/ 1 МОм
-Инновационная технология VPO на базе платформы FPGA (virtual persistence oscilloscopes) для визуализации в режиме аналогового осциллографа
-Автоматические измерения (28 видов), курсорные измерения (dU; dT; 1/dT); функции математики: сложение, вычитание, умножение, деление
-Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб)
-Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный, шума)
-Режимы растяжки окна, самописец и X-Y
-Синхронизация по длительности импульса и ТВ
-Режимы сбора данных: выборка, пиковый детектор (>2 нс), усреднение (2 /…/ 256), высокое разрешение (Hi Res)
-Память: 24 осциллограмм, 20 профилей настроек
-Уникальная технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм, предпросмотр осциллограмм в файловой системе
-Вывод данных на печать (поддержка PictBrige)
-Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, LAN, опция - GPIB
-Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
-Выход для подключения внешнего монитора (SVGA)
-Синхронизация и декодирование сигналов шин I2C, SPI
-Русифицированное меню
Технические характеристики прибора GDS-73252:
Канал вертикального отклонения
Число каналов 2
Полоса пропускания (-3 дБ) 0…250 МГц
Ограничение полосы до 20 МГц/100 МГц/ 200 МГц
Коэф. отклонения (Коткл.) 2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом
Погрешность установки Коткл. ± 3 %
Связь по входу Открытый, закрытый, земля
Время нарастания <2,3 нс
Входной импеданс 50 Ом, 75 Ом/ 1 МОм (+-2 %) / 16 пФ
Макс. входное напряжение 5 В скз/ 300 В (DC+AС пик, до 1 кГц)
Математика +, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
Канал горизонтального отклонения
Коэф. развертки (Кразв.) 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв. ± 0,02 %
Режимы работы Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext)
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации 0…30 МГц: 0,5 деления или 5 мВ; 30…150 МГц: 1,5 деление или 15 мВ 150…350 МГц: 2 деления или 20 мВ
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Частота дискретизации 2,5 ГГц
Эквив. частота дискретиз 100 ГГц (для периодического сигнала)
Длина записи 25 К (на канал)
Пиковый детектор 2 нс
Режимы работы Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256)
Курсорные изменения
Функции dU; dT; 1/dT
Автоматические измерения
Функции по вертикали Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.; выбросы на вершине и в паузе (4 параметра)
Функции по горизонтали f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
Измерение t задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс USB, RS-232, LAN, GPIB (опция), SVGA out
Автоустановка В/дел, с/дел, параметры синхросигнала
Технология VPO Захват и отображение редких сигналов и гличей в режиме аналогового осциллографа (с накоплением)
Разделение экрана (Split Window) Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов
Режим X-Y Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз < 3 до 100 кГц
Внутренняя память 24 осциллограммы, 20 профилей настроек (запись/ считывание)
Линейный выход 3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля
Общие данные
ЖК-дисплей Цветной (TFT), диагональ 20см, 8 x10 дел (разрешение 800 х 600)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
Габаритные размеры 400 х 200 х 130 мм
Масса 4 кг
Комплект поставки GDS-73252:
1.Прибор - 1
2.Документация - 1
3.Шнур питания - 1
4.РЭ - 1
5.Делитель 1:1 - 2
Дополнительная комплектация GDS-73252:
(Поставляется по отдельному заказу)
1.DS3-PWR - опция для серии GDS-73xxx
2.GDP-050 - пробник для GDS-73xxx
3.GDP-100 - пробник
4.GUG-001 - опция для GDS-73xxx
5.интерфейс GPIB GUG-001 (кабель конвертер USB-GPIB)
6.опция DS3-SBD - для серии GDS-73000
7.ПО анализа сигналов шин I2C, SPI, UART (синхр./декодирование)
8.ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток)
