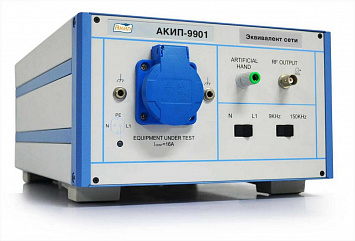

Описание эквивалента сети АКИП-9901:
АКИП-9901 – это компактный 2-х проводный V образный эквивалент сети (ЭС) для измерения помех сети питания, вызванных потребителем при анализе ЭМС. Предназначен для измерения напряжения индустриальных радиопомех вызванных тестируемым устройством.
В сочетании с анализатором спектра (селективным микровольтметром, измерителем уровня ВЧ радиопомех) обеспечивает измерения несимметричных напряжений помех, отдаваемых электрооборудованием в виде кондуктивных высокочастотных помех в подключенные сети питания в диапазоне частот 9 кГц … 30 МГц.
Основные задачи эквивалента сети АКИП-9901:
- Питание испытуемого оборудования от сети;
- Обеспечение стандартизованного сопротивления нагрузки;
- Выделение помех, вносимых испытуемым оборудованием в сеть питания, для осуществления возможности их оценки измерительным приемником (анализатором спектра);
- Изоляцию испытуемых цепей от помех источника питания (ЭС выполнен с использованием индуктивностей с воздушным сердечником).
Особенности и функциональность эквивалента сети АКИП-9901:
- Гнездо «исскуственная рука»*;
- Аттенюатор 10 дБ в ВЧ тракте;
- Переключаемый фильтр верхних частот 150 кГц;
- Внешний источник питания через подключаемый блок ввода для тестирования на нестандартных постоянных и переменных напряжениях;
- Соответствие: EN61326 (ЭМС), EN61010;
- Управление эквивалентом в ручную режиме.
* Устройство из последовательно соединенных конденсатора и резистора, подключаемое между корпусом источника индустриальных радиопомех и землей, для имитации влияния руки оператора (artificial hand).
