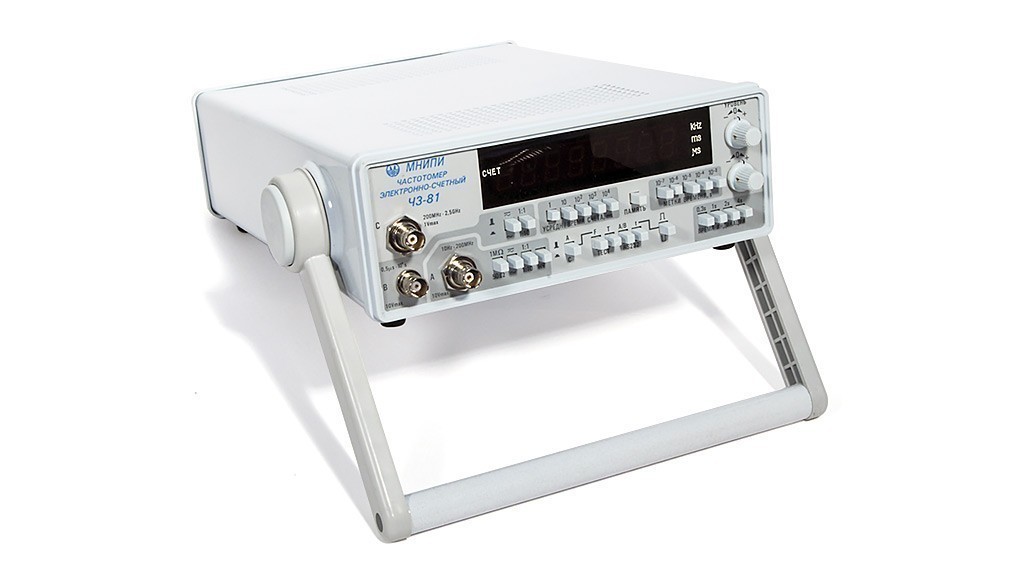

Ч3-81 — частотомер электронно-счетный

Назначение частотомера электронно-счетного Ч3-81

Частотомер электронно-счетный Ч3-81 предназначен для измерения частоты или единичного и усредненного периода синусоидальных и импульсных сигналов, а так же для измерения длительности импульсов и отношения частот, при гарантированной погрешности измерений до 10-7 за год.

Особенности частотомера электронно-счетного Ч3-81

• Погрешность задания опорной частоты 10-7 за 12 месяцев, 2,5*10-7 за 10 лет
• Три канала (А, В, С), диапазон 0,1 Гц - 2,5 ГГц
• 8-ми разрядное табло
• Интерфейс RS-232С

• Технические характеристики частотомера электронно-счетного Ч3-81

  Вход "А"Вход "В"Встроенный опорный генераторОбщие характеристики

  Параметр	Значение
  Вид измерений	Частота, отношение частот
  Форма измеряемых сигналов	Синусоидальная и импульсная любой полярности
  Диапазон измеряемых частот	10 Гц - 200 МГц
  Уровень входных сигналов: Синусоидальных (эффективное значение) Импульсных	30мВ - 10В ±100 мВ - ±10 В
  Отношение частот	Вход А/Вход В
  Входное сопротивление	1 МОм/50 Ом
  Входная ёмкость	Не более 50 пФ
  Вид измерений	Период, длительность, отношение частот
  Отношение частот	Вход А/Вход В
  Форма измеряемых сигналов	Синусоидальная и импульсная любой полярности
  Диапазон измеряемых периодов	1 мкс - 10000 с
  Число усреднённых периодов (множитель периода)	1, 10, 102, 103, 104
  Период тактовой частоты	10-7, 10-6, 10-5, 10-4, 10-3 с
  Диапазон измеряемых длительностей	1 мкс - 10000 с
  Уровень входных сигналов: Синусоидальных (эффективное значение) Импульсных	0,03 - 10 В ±(0,1 - 30) В
  Входное сопротивление	1 МОм
  Входная ёмкость	Не более 50 пФ
  Относительная погрешность по частоте	±1*10-7 за 12 месяцев, ±7,5*10-9 за сутки
  Температурный уход частоты	±2,5*10-8 (+5°С...+40°С)
  Вариация Аллана	±2,5*10-11 за 1 сек
  Интерфейс	RS-232C
  Формат индикации	8 разрядов
  Питание	(220±22) В, (50±1) Гц
  Потребляемая мощность	20 В · А
  Габаритные размеры (HxWxD)	262х88х296 мм
  Масса	3кг
  Условия эксплуатации: Рабочая температура	5°С - 40°С

•
