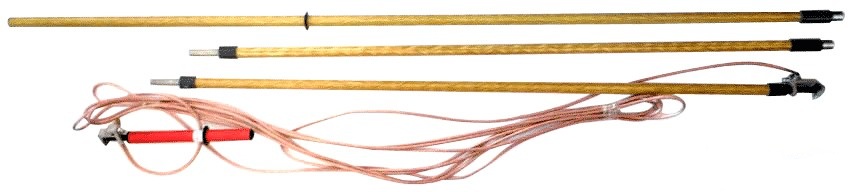

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Универсальные переносные заземления ЗПЛ-500Н-1 (сеч. 25мм2) — заземление переносное для воздушных линий одно фазное до 500кВ с одной штангой
Заземление предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения, и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм2.
| Параметр | Значение |
| Общие характеристики | |
| Рабочее напряжение эл. установок, кВ | 500 |
| Сечение зазем. провода, мм2 | 25 |
| Длина заземляющего спуска, м, не менее | 15 |
| Длина провода между фазами, м, не менее | - |
| Ток термической стойкости в течение 3 с, кА | 3,6 |
| Ток динамической стойкости, кА | 22 |
| Длина изолирующей штанги, мм | 4400 |
| Длина рукоятки изолирующей штанги, мм | 1000 |
| Габаритные размеры (в упаковке): штанга, мм | 2240х100х80 |
| Масса, кг, не более | 7,4 |
| Условия эксплуатации | |
| Температура | -45°С до +45°С |
| Относительная влажность воздуха, не более | 80% при 20°С |
| № | Наименование | Количество |
| 1. | Заземление переносное для воздушных линий одно фазное до 500кВ с одной штангой ЗПЛ-500Н-1 (сеч. 25мм2) | 1 |
