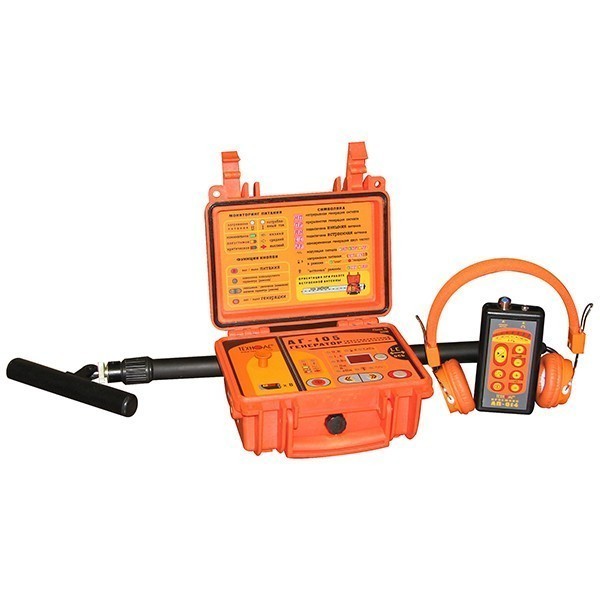

Кабелетрассоискатель Успех АГ-501

Кабелетрассоискатель Успех АГ-501
Артикул: 320229
Модель: Успех АГ-501
Бренд: ТЕХНО АС
Артикул производителя: 00-00005133
Цена:
192 084 Р
Доступен для заказа
Добавить к сравнению

Рекомендуемые области применения Кабелетрассоискателя Успех Аг-501

  • Электросети
  • Электроэнергетика
  • Нефтегазовая отрасль
  • ЖКХ
  • Водоканал
  • Тепловые сети
  • Геодезия
  • Строительно-монтажные организации

Назначение Кабелетрассоискателя

  • Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводящих материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.
  • Трассировка коммуникаций без непосредственного подключения.

Задачи, решаемые Кабелетрассоискателем Успех Аг-501

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.



Технические характеристики Кабелетрассоискателя Успех Аг-501

Приемник "АП-014"
ПАРАМЕТРДАТЧИКИ
ЭМД-247АД-227
Вид работы в зависимости от датчикаОпределяется автоматически, при подключении датчика
Частоты переключаемых полосовых фильтровЦентральная частота квазирезонансного фильтра 50…60 Гц /100  Гц /512 Гц / 1024 Гц / 8192 Гц / 33 кГц.Не переключаемый диапазон 0,31… 2,00 кГц.
«Широкая полоса» (частотный диапазон)0,05…2,00 кГц0,31…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала100 dB
Визуальная индикацияСветодиодная шкала – 7 значений.
Звуковая индикацияГоловные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны - синтезированный звук ЧМ.
Встроенный излучатель - синтезированный звук ЧМ.
ПитаниеНапряжение 1.8…4В. – щелочные батарейки «тип АА» 1,5В 2 шт.
Время непрерывной работы, не менее8 часов. При отрицательной температуре время работы сокращается
Допустимый диапазон температур окружающей среды при эксплуатации-30ºС…+60ºС
Точность определения трассы, м±0,3
Класс защиты от внешних воздействийIP54
Габаритные размеры электронного блока145×70×24 мм
Масса электронного блока, не более0,15 кг



Генератор "АГ-105"
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимыВстроенная передающая антенна «LC»
Внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12сек
Частота следования посылок 1Гц
Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц)
Соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F»
3 - при частоте 32768Гц «33»
Заданный для автоматического согласования, ≥0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»
0,1 - при частотах 8192Гц «8.2» / 32768Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥32 - в двухчастотном режиме модуляции «2F»
40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
6 - При частоте 32768 Гц «33»
Источники питания
Напряжение питания7…15 В
Батарейный комплект «тип С×8»8 щелочных («alkaline») элементов 1,5В «тип С»
Внешние источники питания (не входят в комплект поставки)Аккумулятор «12В» (например, автомобильный)
Выходное напряжение 11…14В при токе не менее 4А
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15В, мощность 60Вт
Время работы («жизненный цикл» зависит от качества батарей)При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерацииПропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкойАвтоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
- ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33».
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации«Контактное» подключение с «возвратом тока через землю»
«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
«Бесконтактное» подключение с применением внешней передающей антенны «АН»
«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощностиТехнология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм216х180х105 мм
Вес, кг2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации-30…+60ºС
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
Степень защиты корпусаIP65 (при закрытой крышке корпуса - кейса)



Электромагнитный датчик "ЭМД-247"
Тип преобразователярезонансная ферритовая магнитная антенна
Частота резонанса50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)

В комплект поставки Кабелетрассоискателя Успех Аг-501 входят:

  • Генератор "АГ-105"
  • Приемник "АП-014"
  • Электромагнитный датчик "ЭМД-247"
  • Головные телефоны
  • Сумка
По запросу
