Назначение комплекса трассопоискового Сталкер 15-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):
Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

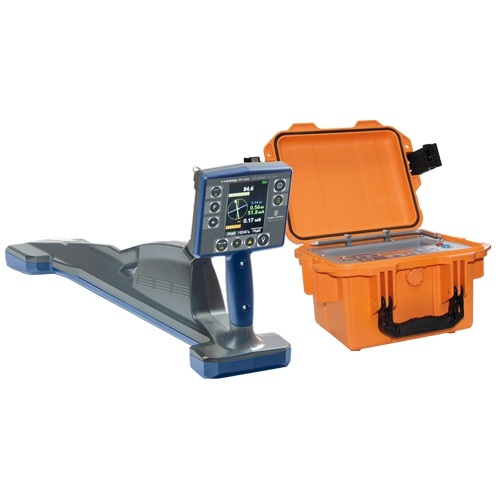

В комплект поставки Сталкер 15-24 входит генератор Сталкер ГТ-15 и приемник Сталкер ПТ-24.
Описание генератора ГТ-15:
Генератор Сталкер ГТ-15 предназначен для подачи в линии исследуемых коммуникаций рабочих сигналов и совместно с приемниками серии Сталкер позволяют определить конфигурацию трассы, глубину залегания и места повреждения изоляции кабелей и трубопроводов. Форма выходного тока для – модифицированный синус. Генератор Сталкер ГТ-15 может эксплуатироваться с любыми приемниками, имеющими совпадающие с ним рабочие частоты.
Питание генератора Сталкер ГТ-15 осуществляется от встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов: один аккумулятор 12 В, 7 А/ч. Допускается питание генератора от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.
Генератор Сталкер ГТ-15 имеет самоконтроль напряжения питания и сигнализирует о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В до 10,0 В происходит его самоотключение.
Сталкер ГТ-15 имеет режим зарядки аккумулятора. Он включается автоматически при подключении соответствующего блока питания. Генератор обеспечивают защиту аккумулятора от перезарядки.
Особенности генератора ГТ-15:
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигналагенератора ГТ-15;
- Одновременная подача двух частот;
- Индикация величины выходного тока;
- Напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- Автоматическое согласование генератора с нагрузкой;
- Выпускается в герметичном моноблоке со встроенным индуктором;
- Степень защиты корпуса IP54.
Описание приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):
Приёмник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) совместно с генератором обеспечивает обследование кабельных линий и трубопроводов (коммуникации):
- определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
- определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА- ДАТЧИК»);
- отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).
Приёмник без применения генератора обеспечивает на рабочих частотах:
- «PWR50» (в некоторых странах «PWR60») и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
- «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
- «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
- «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
- «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.
Приемник в режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик, при внутритрубном обследовании.
Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного GPS/ГЛОНАСC модуля или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.
Приёмник Сталкер ПТ-24 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).
Диапазон напряжения питания от 6 до 12,5 В. Питание осуществляется от литий-ионного (Li- ion) аккумулятора номинального напряжения 10,8 В, емкостью 4000- 4200 мАч (в нормальных условиях) или от шести сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение шести аккумуляторов типоразмера АА номинального напряжения «1,2 В», при этом их зарядка от приемника не производится.
Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда.
Приёмник Сталкер ПТ-24 при подключении блока питания обеспечивает зарядку аккумуляторов и защиту от перезаряда без извлечения аккумуляторов из приёмника.
Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем, смартфонами и с персональным компьютером.
Приложение Stalker terminal для приемников Сталкер:
Вместо внешнего GPS-Bluetooth модуля для передачи координат в приемник возможно использовать смартфон со встроенным GPS-модулем, который удовлетворял бы Вас точностью позиционирования. Смартфон должен работать на операционной системе Android не ниже 6.0. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.
Основные функции приложения:
- передача GPS координат со смартфона Android в приемник;
- просмотр треков на смартфоне;
- экспорт треков для работы на ПК;
- объединение нескольких треков.
Скачать приложение Stalker terminal для Android можно с сайта производителя.
