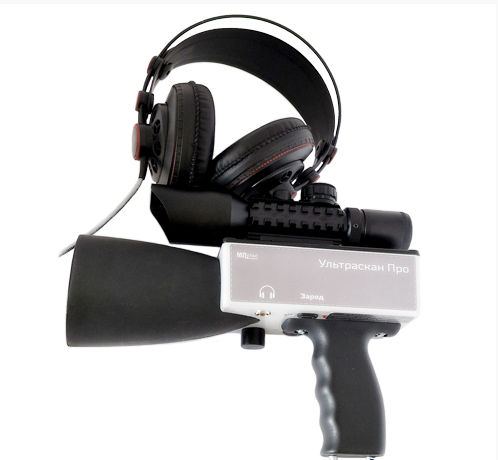

Ультраскан Про - прибор дистанционного контроля высоковольтного энергетического оборудования

Ультраскан Про", далее по тексту Прибор, предназначенный для дистанционного бесконтактного определения мест утечек электрического тока в элементах конструкций различных электроэнергетических объектов, в том числе линий электропередач, подстанций, в изоляторах контактной сети, а также для их визуального контроля. Прибор позволяет:
- определять дефекты изоляции по наличию электрических разрядов и уте-чек;
- с помощью подключаемых головных телефонов контролировать на слух наличие электрических разрядов и утечек.

Прибор должен эксплуатироваться в стационарных условиях согласно ГОСТ 15150, климатическое исполнение УХЛ, категория размещения 4.2, для работы при температуре окружающего воздуха от минус 100С до плюс 400С, относительной влажности окружающего воздуха от 30 до 80% при температуре плюс 250С, давлении от 84 до 106,7 кПа, (630 - 800) мм. рт. ст., тип атмосферы I, II, III.

Питание прибора осуществляется от внутренней батареи аккумуляторов напряжением 10,8 Вольт.

1 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

 1.1 Основные параметры и характеристики.

1.1.1 Прибор дистанционного контроля высоковольтного энергетического оборудования "Ультраскан Про" должен соответствовать требованиям настоящих технических условий и комплекта конструкторской документации.

1.1.2 Габаритные размеры, не более, мм., . . . . . . . . . . . . .190×168×300

1.1.3 Общая масса прибора, не более, кг, . . . . . . . . . . . . . . . . . . . . . 2

1.1.4 Основные характеристики:

- напряжение на выходе для подключения головных телефонов при уровне входного воздействия 1 x 10-12 Вт/м2  (0дБ), мВ, не менее . . . . . . . . . . . .100

- диапазон принимаемых частот, кГц, . . . . . . . . . . . . . . . . . . . . .38-42;

- угол раскрыва диаграммы направленности по уровню 0.7,

  не более, градусов, . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.



1.1.5 Прибор должен соответствовать требованиям п. 1.1.4 при воздействии:

- температуры окружающего воздуха – от -10 до +40 ОС;

- относительной влажности при температуре +25 ОС – от 30 до 80%;

- атмосферного давления – от 84 до 106,7 кПа;

1.1.6 Прибор в транспортной упаковке должен выдерживать воздействие следующих условий:

-температура окружающей среды от -50 до +50 ОС;

-относительная влажность при температуре +25 ОС – от 30 до 95%.

1.1.7 Время непрерывной работы не менее 8 ч.

1.1.8 Прибор в сумке для транспортировки должен сохранять работоспособность после воздействия на него транспортной тряски с ускорением 3g при частоте ударов от 80 до 120 в минуту в течение 1 часа.

Наименование

Количество

Прибор "Ультраскан Про"

1 шт.

Головные телефоны

1 шт.

Зарядное устройство

1 шт.

Руководство по эксплуатации

1 шт.

Транспортная сумка

1 шт.



1.3.2 По согласованию с заказчиком допускается изменение комплекта поставки прибора.
