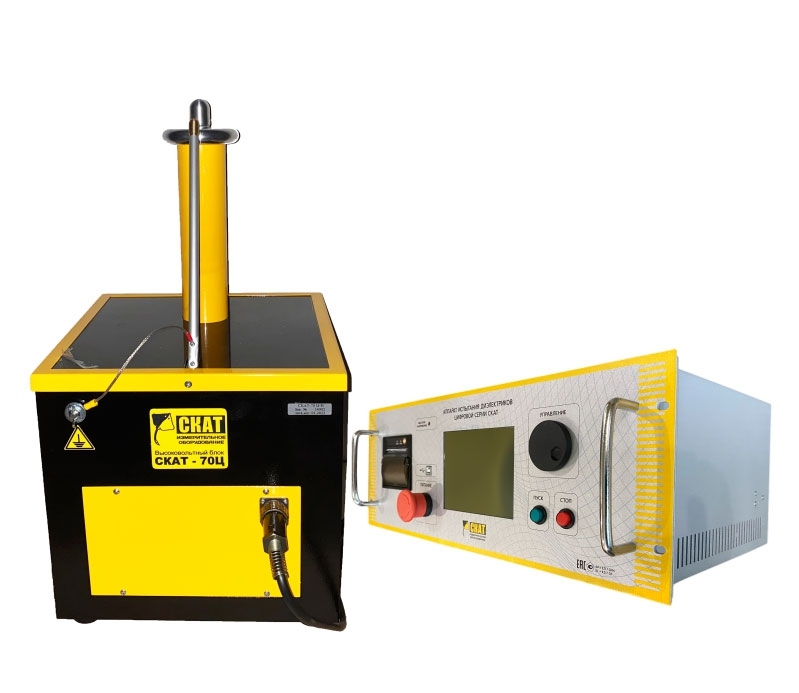

СКАТ-70Ц-С аппарат испытания диэлектриков цифровой (измерительный блок для монтажа в стойку, высоковольтный блок 70 кВ в металлическом корпусе)
Гарантия: 18 мес.
Госреестр РФ: 87761-22
Межповерочный интервал: 24 мес.
Бренд: Прочие (Россия и СНГ)
Установка СКАТ-70Ц-С - это сочетание новейших технологий и эволюционное развитие великолепно проявивших себя приборов СКАТ-70 и СКАТ-70М. В нем удачно сочитаются надежность и инновации.
В новом СКАТ-70Ц-С применен яркий жидкокристалический дисплей, который обеспечивает максимально удобное отображение результатов испытаний, а также является окном доступа к широчайшему набору функций. Прибор позволяет проводить испытания как в ручном, так и в автоматическом режиме. Также в прибор вернулась функция прожига.
Для облегчения отсчета времени испытания в приборе предусмотрен таймер. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТа 1516.2-97, предъявляемым к средствам измерения для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков.
СКАТ-70Ц-С - новейший прибор, функционал которого позволяет достичь превосходства над любыми аналогами.
Параметр | Значение |
Максимальное напряжение переменного тока, не менее | 50,0 кВ |
Максимальное напряжение постоянного тока, не менее | 70,0 кВ |
Полярность напряжения постоянного тока | Отрицательная |
Шаг изменения выходного испытательного напряжения, не более | 0,3 кВ |
Максимальный рабочий переменный ток аппарата | 50,0 мА |
Максимальный рабочий постоянный ток аппарата | 15,0 мА |
Диапазон измерения переменного напряжения 50 Гц | От 3,0 кВ до 50 кВ |
Пределы допускаемой относительной погрешности измерения переменного напряжения частотой 50 Гц | Не превышает ± 2,5 % |
Диапазон измерения постоянного напряжения | От 3,0 кВ до 70 кВ |
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока | Не превышает ± 2,5 % |
Пороговое значение срабатывания схемы защиты силы переменного тока в режиме испытания, не более | 50 мА |
Диапазон измерения силы переменного тока частотой 50 Гц | От 0,1 мА до 50 мА |
Пределы допускаемой относительной погрешности измерения силы переменного тока частотой 50 Гц | ± (2,0 + 0,06*(|35 / i| - 1)) % |
Диапазон измерения силы постоянного тока | От 0,1 мА до 15 мА |
Пределы допускаемой относительной погрешности измерения силы постоянного тока | Не превышает ± 2,5 % |
Аппаратное ограничение выходного напряжения переменного тока на уровне | От 1 до 51,0 кВ |
Аппаратное ограничение выходного напряжения постоянного тока на уровне | От 1 до 70,8 кВ |
Аппаратное ограничение силы выходного переменного тока на уровне | От 1 до 50,5 мА |
Аппаратное ограничение силы выходного постоянного тока на уровне | От 1 до 16,1 мА |
Режим ручного управления выходным напряжением | Есть |
Отключение высокого напряжения при наступлении электрического пробоя в нагрузке | Есть |
Встроенные часы | Показывают время включения высокого напряжения |
Программируемый таймер | От 1 до 60 мин |
Функция прожига | Есть |
Степень защиты блока измерительного | IP53 |
Степень защиты блока высоковольтного | IP60 |
Продолжительность непрерывной работы аппарата при силе выходного тока не более 5 мА | Не ограничена |
Продолжительность непрерывного включения высокого переменного напряжения при силе выходного тока 35 мА | 2 ч с последующим выключение высокого напряжения на время не менее 1 ч |
Электропитание аппарата | От сети переменного тока частотой 50 Гц, напряжением 220 В ± 10 % |
Потребляемая мощность при отсутствии тока нагрузки | Не более 300 ВА |
№ | Наименование | Количество |
1 | Блок управления (измерительный блок) в кейсе | 1 |
2 | Высоковольтный блок 70 кВ в металлическом корпусе | 1 |
3 | Кабель соединительный (4±0,1) м | 1 |
4 | Провод заземления (4±0,1) м сечение 4 мм2 | 2 |
5 | Кабель сетевой (4±0,1) м 250В 16А | 1 |
6 | Вилка разъема для подключения сигнальных цепей (FQ14-6TJ) | 1 |
7 | Вставка плавкая 15 А (керамический предохранитель 6,35х30 мм) | 1 |
8 | Паспорт | 1 |
9 | Руководство по эксплуатации | 1 |
