| Параметр |
Значения |

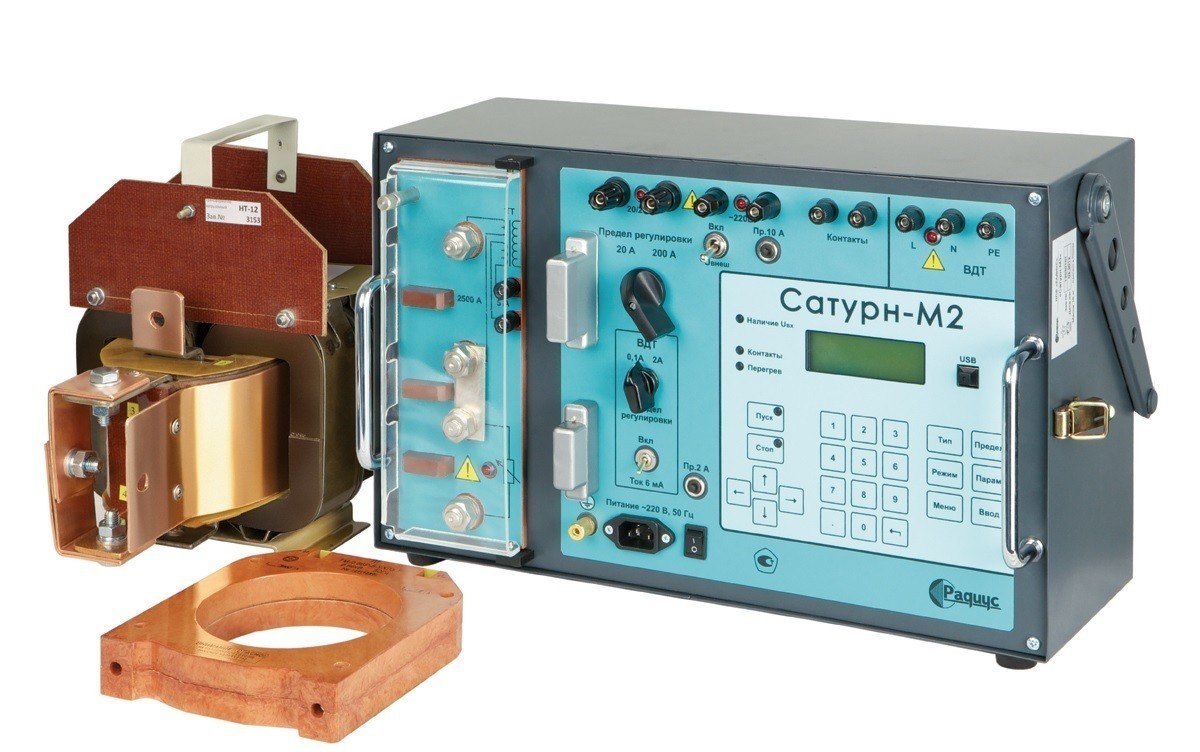

| Независимые каналы проверки САТУРН-М2 |
| Канал 1 |
Канал проверки характеристик расцепителей автоматических выключателей (АВ) |
| Канал 2 |
Канал проверки характеристик выключателей, управляемых дифференциальным током (ВДТ) |
| Регулировка тока короткого замыкания САТУРН-М2 |
| Канал 1 |
| При подключении проверяемого выключателя к сети переменного тока 220/380В, сопротивлении цепи не более 0,1 Ом |
25А...2000А |
| При проверке АВ через встроенный нагрузочный трансформатор, на выходе 20/200А: |
Переменный ток на нагрузку: |
| - сопротивление цепи не более 0,5 Ом |
0,2...20А |
| - сопротивление цепи не более 0,015 Ом |
2,5...200А |
| Канал 2 |
| В диапазоне 0,1А |
|
| - переменного синусоидального тока |
1...100мА |
| - пульсирующего тока при угле задержки α = 0 эл. град |
1...70мА |
| -пульсирующего тока при угле задержки α = 90 эл. град |
1...50мА |
| -пульсирующего тока при угле задержки α = 135 эл. град |
1...20мА |
| В диапазоне 2А |
|
| - переменного синусоидального тока |
0,02...2 А |
| - пульсирующего тока при угле задержки α = 0 эл. град |
0,02...1,4А |
| -пульсирующего тока при угле задержки α = 90 эл. град |
0,02...0,5А |
| -пульсирующего тока при угле задержки α = 135 эл. град |
0,02...0,4А |
| С трансформатором НТ-12 (для устройства Сатурн-М3) |
| На выходе нагрузочного трансформатора |
120...10000А |
| Диапазоны измерения силы переменного тока в канале 1 |
| С встроенным измерительным трансформатором тока |
0,025...25А
0,25...250А
2,5...2500А |
| С внешним измерительным трансформатором тока |
0,01...99,99кА |
| Диапазоны измерения силы переменного и постоянного пульсирующего тока на выходе канала 2 |
0,0001..0,1А
0,02...2,0А |
| Пределы основной приведенной погрешности измерений силы тока |
| На выходе канала 1 во всех диапазонах измерения при времени измерения не менее 0,02с, не более |
±(1,5% + 3 ед. мл. разр.) |
|
При использовании внешнего измерительного трансформатора тока(ТТ)при времени измерения не менее 0,02 с, не более
|
±(1,5% + погрешность ТТ+ 3 ед. мл. разр.) |
| Синусоидального тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более |
±(0,5%+ 3 ед. мл. разр.) |
| Постоянного пульсирующего тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более |
±(1,5 + 3 ед. мл. разр.) |
| Диапазон задания длительности протекания тока |
| 0,02...7200 сек |
| Диапазоны измерения времени срабатывания |
0,02...7200 сек
0,001...0,999 сек
1,0...99,99 сек
1...7200 сек |
| Пределы допустимой абсолютной погрешности измерений времени |
| Для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов |
±0,01 с |
| Для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока |
±0,02 с |
| Пределы основной относительной погрешности измерений времени |
| При измерении величин от 1 до 100 с |
±(1% + 3 ед. мл. разр.) |
| При измерении величин более 100 с |
±(2% + 3 ед. мл. разр.) |
| Пределы дополнительной погрешности измерений, вызванной изменением температуры на каждые 10 сек |
| Тока в канале 1 |
±0,5% |
| Тока в канале 2 |
±0,2% |
| Максимальная продолжительность непрерывной работы под нагрузкой в зависимости от протекающего тока |
Ток, А:
100
200
300
500
800
1000
1500
2000 |
Продолжительность непрерывной работы, с:
100
25
12
4
2
1
0,4
0,1 |
| Допустимая продолжительность непрерывной работы блока при работе через внутренний трансформатор |
| При установке переключателя «Предел регулировки» в положении «20 А» при токе 20 А не более 60 секунд, при токе 6 А |
Непрерывно |
| При установке переключателя «Предел регулировки» в положении «200 А» при токе 200 А не более 5 секунд, при токе 25 А |
Непрерывно |
| Регулировка тока в канале 1 осуществляется за счет задания требуемого значения тока, либо задания части от максимального значения диапазона регулирования тока (α), выраженной в % |
| Диапазон задания α при питании проверяемого автомата от сети, % |
От 1 до 100 |
| Диапазон задания при питании проверяемого автомата через встроенный трансформатор, % |
От 15 до 100 |
| Минимальный шаг изменения α, % |
0,5 |
| Диапазон задания приращения регулировки (Δ), % |
От 0,5 до 10 |
| Общие характеристики |
| Класс проверяемых ВДТ |
АС, А |
| Номинальный ток проверяемых ВДТ, мА |
6; 10; 30; 100; 300; 500 |
| На выходе канала 2 формируется |
Синусоидальный ток
Постоянный пульсирующий ток
Пульсирующий ток с постоянной составляющей табилизированного тока 6 мА
Постоянный пульсирующий ток с заданным углом задержки тока |
| Угол задержки постоянного пульсирующего тока,° |
0, 90, 135 |
| Электрическое сопротивление изоляции между гальванически развязанными цепями и корпусом, МОм, не менее |
20 |
| Наработка на отказ, час не менее |
10000 |
| Время установления рабочего режима, мин |
10 |
| Электрическое питание |
Сеть переменного тока 220В/50Гц |
| Диапазон допустимого напряжения питания, В |
187....242 |
| Продолжительность непрерывной работы в режиме готовности, час |
8 |
| Габаритные размеры блока (без ручки) не превышают, мм |
490х300х230 |
| Масса блока не превышает, кг |
18 |
