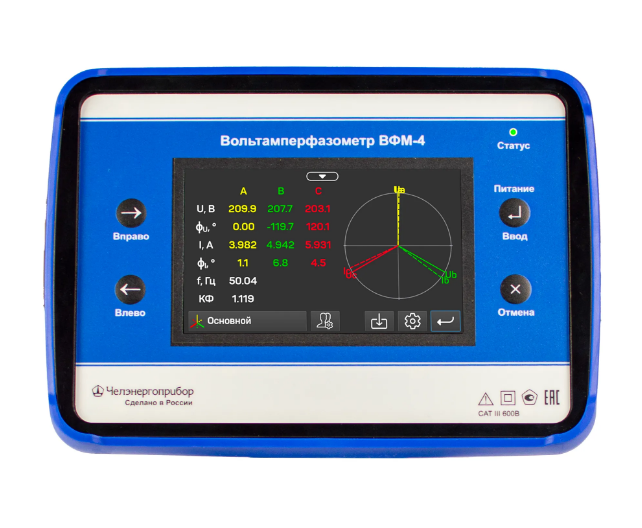

ВФМ-4 многофункциональный измеритель, вольтамперфазометр (с функциями ПКЭ)

Новый многофункциональный прибор, который позволяет измерять основные параметры трехфазных и однофазных сетей. Также определять показатели качества электроэнергии и регистрировать аварийные события.

Прибор предназначен для персонала служб релейной защиты и автоматики, энергосбытовых организаций, энергетиков промышленных предприятий, а также широкого круга специалистов, занятых эксплуатацией электроустановок.

Прибор позволяет:

• измерять параметры сети сразу по 4 каналам;
• измерять углы сдвига фаз и строить векторную диаграмму токов и напряжений;
• проводить диагностику цепей постоянного тока;
• регистрировать аварийные события;
• определять гармонический состав тока и напряжения (до 60-й гармоники);
• проверять правильность подключения счетчиков потребителей электроэнергии;
• осциллографировать сигналы тока и напряжения;
• производить расчет полной, активной и реактивной мощности, коэффициента мощности;
• проводить фазировку при наладке дифференциальной защиты трансформаторов;
• благодаря большому разнообразию токовых клещей – измерять коэффициент трансформации трансформаторов тока;
• измерять параметры сети переменного тока с частотой до 450 Гц.

Построение векторной диаграммы

 Регистрация аварийных событий

 Гармонический состав тока и напряжения

  Проверка правильности подключения счетчиков

Осциллографирование сигналов тока и напряжения

Расчет полной, активной и реактивной мощностей

Автоопределение подключенных датчиков тока

*В указанных диапазонах погрешность не нормируется

Комплект поставки «Стандартный»:

Фото	Наименование/артикул	Применение
	Измерительный прибор   1 шт.
	Датчики тока поставляются на выбор         (заполните идентификатор для заказа)	ДТ поверяются вместе с прибором
	Щупы типа "крокодил" с проводами для измерения напряжения   5 шт.
	Блок питания с USB-выходом и провод USB для подключения к блоку питания или ПК   1 шт.
	Руководство по эксплуатации и паспорт   1 шт.
	Сумка для переноски прибора и принадлежностей   1 шт.

​Комплект поставки «Стандартный» может поставляться с дополнительными аксессуарами:

Дополнительные аксессуары:

Фото	Наименование/артикул	Применение
	Щуп типа "крокодил" с шириной губок 4 мм                 5 шт. (арт. 4201)
	Удлиненный щуп типа "крокодил" длиной 125мм   5 шт. (арт. 4202)
	Штыревой щуп   5 шт. (арт. 4203)
	Удлиненный щуп типа "пинцет" длиной 125 мм   5 шт. (арт. 4204)
	Удлиненный щуп типа "прокол"   5 шт. (арт. 4205)
	Магнитный щуп диаметром 6,8 мм 5 шт.           (арт. 4206)
	Настольная подставка для ВФМ-4  1 шт. (арт. 4207)
